Idag är ett vanligt ämne "köp fel / kör fel / omarbeta senare" på webbplatsen:Höljevs. slitsad höljeförlängning vs. perforerat rör-vad är den verkliga skillnaden?
Du har säkert hört dessa förut:
- Det är bara rör med öppningar, eller hur?
- Både slitsar och hål släpper in vätskor-vardera av dem fungerar.
- Låt oss bara köra en slitsad höljeförlängning där och spara tid senare.
De låter rimliga, men det är precis där kostsamma misstag börjar. Dessa tre kan se likadana ut, men de är byggda för olika jobb. Behandla dem som samma föremål och du kan sluta med att slipa, plugga, köra-in problem eller att upphandlingsmardrömmen-dokument och acceptans inte matchar vad projektet kräver.
Låt oss vara tydliga med vad var och en är till för
- Hölje: brunnens "ryggrad". Strukturellt stöd, tryckintegritet, zonisolering och cementeringsbasen. Den är inte i första hand utformad som en inflödeskomponent.
- Slitsad höljeförlängning (slitsad liner/förlängning): en inflödesbana med begränsad sandretention. Nyckelvariablerna är luckbredd och luckmönster.

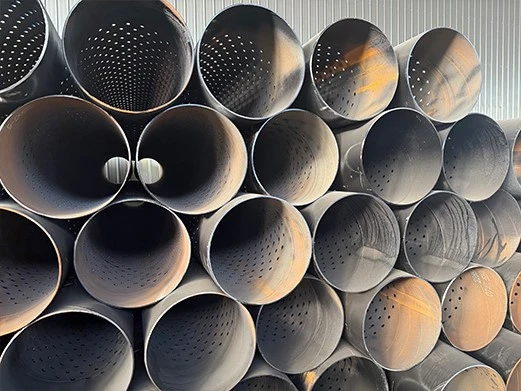

- Perforerat rör (perforerat foder): en inflödesbana genom hål. Nyckelvariablerna är håldiameter, hålstigning/-mönster och öppen area; Sandkontroll bygger vanligtvis på den övergripande kompletteringsstrategin, inte enbart det perforerade röret.
En tabell ger slutsatsen: Vad var och en löser
| Punkt | Hölje | Slitsad höljeförlängning (slitsad foder/förlängning) | Perforerat rör (perforerat foder) |
|---|---|---|---|
| Primär funktion | Borrhålskonstruktionsstöd, zonisolering, tryckinneslutning, cementeringsbas | Ger inflöde när du använder spaltstorlek för att "hålla tillbaka" lite sand (begränsad sandkontroll) | Ger inflöde genom hål; kan förenkla färdigställandet eller möjliggöra lokaliserat inflöde |
| Typiskt läge | Hela brunnssektioner / fodersträngar efter intervall | Används ofta över öppet hål/barfota intervaller som liner/förlängning | Används över specifika inflödesintervall; ibland betraktas som en alternativ inflödeskomponent |
| Inflödeskontroll | Beror vanligtvis på senare verktyg för perforering/komplettering | Influerad av spårbredd + spårmönster + öppet område | Influerad av håldiameter + hålstigning/mönster + öppen yta |
| Sandkontroll | Ingen av sig själv | Begränsad; beror på matchning av spårbredden till formationssand | Generellt svagare än slitsar vid liknande öppet område; kräver ofta ytterligare åtgärder |
| Huvudsakliga risker | Isolationsfel/integritets- och acceptansproblem | Fel spårbredd → pluggning eller slipning; slitsar/kanter → kör-i problem och tryckförlust | Dålig håldesign → slipning/erosion; hål grader/kanter → kör-i problem |
| Kompletteringslogik | Integritet och acceptans driven | Inflöde + lätt sandretentionsdriven | Inflödesvägsdesign driven |
Viktig anmärkning:I applikationer med hölje-kan det vara högre risk att förlita sig på en skärm/slitssektion som enda sand-kontrollåtgärd, eftersomringar/perforeringar kan fyllas med sand och minska produktiviteten; utvärdera det inom den fullständiga färdigställandeplanen.
Varför kan alla "släppa in vätskor", men fältresultaten skiljer sig åt?
1. Eftersom öppningstyp (hål kontra slitsar) ändrar tre saker: igensättning kontra slipningskänslighet, erosionslivslängd och-risk.
- Pluggning kontra slipning: fel öppningsstorlek orsakar motsatta fel
- Spårbredden/håldiametern är för liten: högre igentäppningsrisk, högre tryckfall, sjunkande produktivitet (ibland börjar det "fint" och försämras med tiden).
För stor: högre sandrisk, nedströms erosion och skador på ventiler/grenrör och annan utrustning.
Slitsar väljs ofta för "lätt sandretention" eftersom spårets bredd kan fungera som en filtreringsskala. Men det är fortfarande "lätt" sandkontroll, inte ett komplett-sandkontrollsystem.
2. Erosion: kanterna är de svaga punkterna
Vid höga hastigheter med fasta ämnen och hög neddragning kan både spårkanter och hålkanter erodera. Högre öppen yta är inte automatiskt bättre. Erosionslivslängd och kantkvalitet (gradning, kantbearbetning, rengöring) bör ses över tillsammans med inflödesdesignen.
3. Risk-: många "kan inte köra in det"-problem kommer från dålig bearbetningskontroll
Om grader, deformation eller rengöring inte kontrolleras efter slitsning/perforering, kan du se:
- lägga på-under inkörning-
- drift/ID-fel
- lokal deformation som begränsar efterföljande verktyg
Det är därför bra projekt inte bara ber om "öppningsparametrar". De ber också om acceptansposter (drift/ID-kontroller, dimensionsrapporter) och hur öppningarna gjordes. För Octal Pipe-projekt är dessa objekt vanligtvis anpassade för tidiga-öppningsmått och layout, kantfinish, drift-/dimensionsposter och ett matchat dokumentationspaket-så att webbplatsen inte åtgärdar problem som kan förebyggas.
De tre vanligaste urvalsmisstagen
Scenario A: Du tror att du behöver sandkontroll, men du behöver bara inflöde
Om formationen inte är benägen att slipa, kan val av slitsar "för sandkontroll" öka igensättningsrisken och tryckförluster. I många fall är en perforerad design tillräcklig och enklare att specificera (håldiameter, stigning, öppet intervalllängd).
Scenario B: Du förväntar dig enbart hål/springor för att lösa sandkontroll, men kompletteringen har ingen backup
Om det är troligt att slipa (hög hastighet, hög neddragning, betydande fasta ämnen), kan det vara riskabelt att förlita sig på enbart hål eller slitsar. Oavsett om du behöver skärmar, gruspackningar eller andra sand-kontrollsystem är ett-beslut på systemnivå, inte bara "slitsar kontra hål".
Scenario C: Du underskattar acceptans och dokumentation
Med EPC/TPI/exportkrav uppstår ofta problem vid dokumentations- och acceptansgrindarna:
- RFQ kräver 3.1/3.2, NDT, testposter, men leverantören kan inte leverera kompletta uppsättningar
- Du behöver en MDR/Data Book, men får bara en grundläggande MTC
- Du behöver öppningsstorlek/layoutposter, men få endast muntlig bekräftelse
Det är här schemat glider. Octal Pipe börjar vanligtvis med att anpassa en tydlig dokumentlista (vad som skickas som standard, vad som är valfritt, vad som behöver tredje-vittne) för att minska osäkerheten om acceptans tidigt.
Förbered dig snabbt för att snabbt konvergera på spår kontra hål
- Kompletteringstyp: öppet hål eller fodral-hål; blir det perforering någon annanstans?
- Formning: sandstorleksfördelning, finmaterialhalt, sliphistorik
- Hastighet och neddragning: målhastighet och förväntat tryckfallsområde
- Service: media, temperatur, CO2/H2S, laddning av fasta ämnen
- Prioritet: maximera inflödet / minimera slipning / maximera livslängden
- Rörgrunderna: OD, väggtjocklek, grad, anslutning, längder
- Öppningsdesign: spårbredd eller håldiameter, mönster/delning, öppet intervalllängd, målöppet område
- Acceptans och dokument: drift/ID-rapport, krav på gradning, NDT, tester, 3.1/3.2, MDR/Databok, TPI-vittne vid behov
Vanliga frågor
F1: Är en slitsad liner detsamma som en skärm?
Inte precis. En slitsad liner använder bearbetade slitsar; "skärm" syftar ofta på mer specialiserade sand-kontrolldesigner. Slots kan vara ett lättare inflöde/sand-alternativ, medan skärmar vanligtvis är en del av en dedikerad sand-kontrollstrategi.
F2: Är mer öppet område alltid bättre?
Inte alltid. Fler öppningar kan öka erosionsrisken, minska lokal styrka och öka känsligheten för igensättning eller slipning. Rätt storlek och mönster beror på formation och driftsförhållanden.
F3: Kan jag lita på spår/hål som den enda sandkontrollen i hål med fodral-?
Var försiktig. Hålens-beteende beror också på perforeringar, ringformiga förhållanden och sandavsättning. Det är ofta säkrare att utvärdera slitsar/hål som en del av den övergripande planen för komplettering och sand-.
Slutanmärkning
Börja inte med "springor eller hål". Börja med det verkliga målet för det intervallet: integritet/isolering, inflöde eller sandkontroll. När målet är tydligt blir urvalet snabbare-och om intervallet måste godkännas strikt, definiera öppningsparametrarna och dokumentationspaketet samtidigt.
